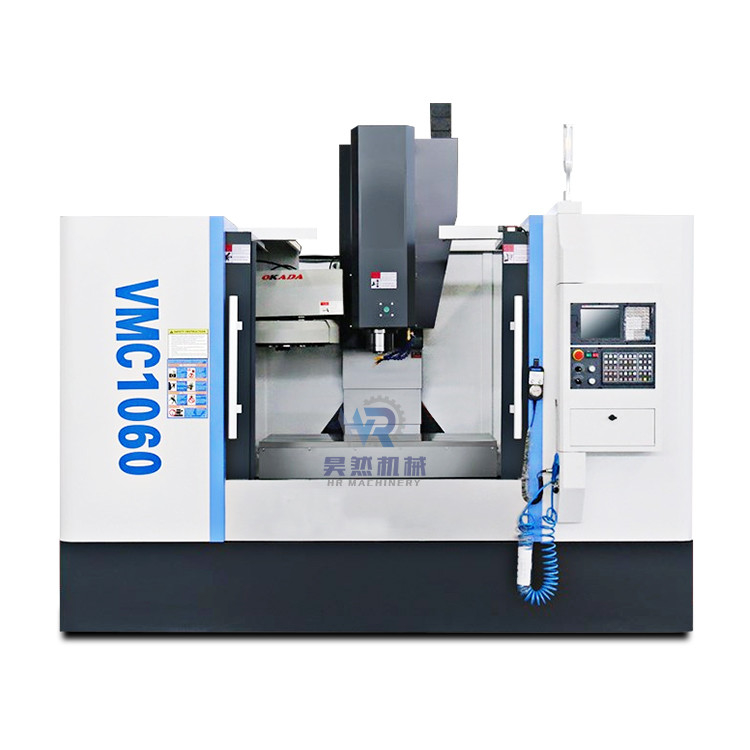

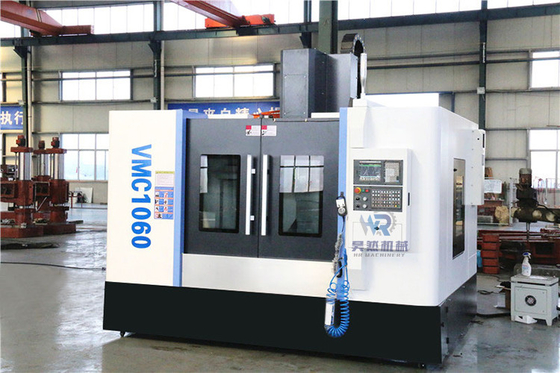

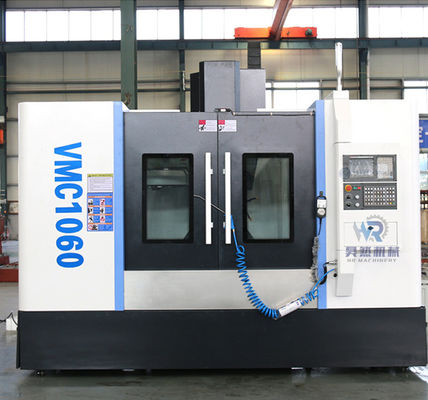

مرکز ماشینکاری عمودی CNC VMC1060 ماشینهای فرز CNC محور 3 / 4 / 5

مرکز ماشینکاری عمودی CNC یک مرکز ماشینکاری عمودی نیمه بسته با کنترل مستقیم سروو سه محوره X، y و Z است.سه محور به ریل سخت و (اختیاری: راهنمای خطی نورد) تقسیم می شوند.دستگاه فرز CNC ریل راهنما دارای بار بزرگ، دهانه وسیع، دقت بالا، ساختار فشرده و معقول و ابعاد کلی است.شفت اصلی توسط سروو موتور از طریق همان تسمه پله هدایت می شود.این می تواند یک بار بستن قطعات پیچیده مختلف مانند دیسک ها، صفحات، پوسته ها، بادامک ها و قالب ها را تحقق بخشد و می تواند پردازش فرآیندهای مختلف مانند حفاری، فرز، حفاری، انبساط، ریمینگ و ضربه زدن سخت را تکمیل کند.دستگاه فرز CNC مرکز ماشینکاری عمودی CNC مناسب برای تولید محصولات دسته ای چندگانه، متوسط ​​و کوچک است و می تواند پردازش قطعات پیچیده و با دقت بالا را برآورده کند. مرکز ماشینکاری عمودی CNC.

مورد	VMC840	VMC850	vmc855	VMC1160	VMC1270	VMC1370	VMC1580
اندازه میز کار (طول × عرض) میلی متر	1000*400	1000*500	1000*550	1200*600	1400*700	1460*700	1700*800
شکاف T (میلی متر)	5-18*100	5-18*100	5-18*90	5-18 * 100 میلی متر	5-18*115	5-22*140	5-22*150
حداکثر وزن بارگذاری روی میز کار	500 کیلوگرم	600 کیلوگرم	600 کیلوگرم	1000 کیلوگرم	1000 کیلوگرم	1400	1500
سفر محور X (میلی متر)	800	800	800	1000	1200	1300	1500
سفر محور Y (میلی متر)	500	500	550	600	700	700	800
سفر محور Z (mm)	500	500	500	600	700	700	700
فاصله بین بینی دوک و میز	105-550	105-605 میلی متر	120-620 میلی متر	100-700 میلی متر	130-830 میلی متر	160-860 میلی متر	170-840
فاصله بین دوک مرکز و ستون (mm)	450	550	540	667	767	775	810
مخروطی دوک	BT40	BT40	BT40	BT40	BT50
حداکثرسرعت دوک (rpm)	8000/10000/12000
قدرت موتور اسپیندل (Kw)	5.5 کیلو وات	7.5/11 کیلووات	7.5/11 کیلووات	11/15 کیلووات	11/15 کیلووات	15/18.5 کیلو وات	18.5 کیلووات
سرعت تغذیه سریع: محور X، Y، Z m/min	16/16/16 (24/24/24 خط راهنما)
سرعت برش سریع m/min	10 متر در دقیقه
دقت موقعیت	0.005 ± میلی متر	0.005 ± میلی متر	0.005 ± میلی متر	0.005 ± میلی متر	0.005 ± میلی متر	0.0075 ± میلی متر	0.01 ± میلی متر
دقت موقعیتی را تکرار کنید	0.003 ± میلی متر	0.003 ± میلی متر	0.003 ± میلی متر	0.003 ± میلی متر	0.003 ± میلی متر	0.005 ± میلی متر	± 0.005 میلی متر
نوع تعویض ابزار خودکار	تعویض ابزار نوع سر 16 ابزار (تغییر ابزار خودکار 24 بازویی اختیاری)
حداکثرطول ابزار	300 میلی متر
حداکثرقطر ابزار	Φ80 (ابزار مجاور)/φ150 (ابزار مجاور نیست)
حداکثر وزن ابزار	8 کیلوگرم
زمان تغییر ابزار (ابزار به ابزار)	7 ثانیه
فشار هوا	0.6 مگاپاسکال
وزن دستگاه	4200 کیلوگرم	5500 کیلوگرم	5800	7500 کیلوگرم	9000 کیلوگرم	10000 کیلوگرم	13000 کیلوگرم
اندازه کلی (میلی متر)	2600*2300*2300	2600*2300*2300	2800*2400*2400	3340*2800*2700	3800*3000*2650	3870*3165*2920	4300*3200*3100





توصیف همراه با جزئیات

تایوان اسپیندل BT40/BT50 تایوان 24T نوع بازوی خودکار تعویض ابزار تایوان با دقت بالا راه های راهنمای خطی درجه P و پیچ های توپ دقیق درجه C3 تایوان.کنترلرهای CNC FANUC، SIEMENS، MITSUBISHI، GSK اختیاری هستند.میز چرخشی محورهای 4 یا 5 تایوان اختیاری است.ابزارها و ابزار اندازه گیری قطعه کار اختیاری هستند.

کاربرد



این به طور گسترده ای برای تولید قطعات یدکی خودرو، ابزار درمان پزشکی و هر نوع قالب تزریق، قالب دمنده، قالب ریخته گری، قالب LED ماشین، قالب اسباب بازی و قالب دقیق و غیره استفاده می شود. قالب های فولادی بزرگ اولین محصولاتی هستند که نیاز دارند. مقدار برش زیاد و سرعت پردازش سریعاین برای پردازش صنعت قالب پلاستیک، صنعت تایر خودرو، صنعت سخت افزار، صنعت اسباب بازی، صنایع دستی، قالب مهر زنی خوب، قالب برنزینگ، قالب فرکانس بالا، قالب چرخ برجسته، قالب ریخته گری و الکترود گرافیتی قابل استفاده است.این بهترین انتخاب برای صنعت ساخت قالب و پردازش قطعات است.

بسته بندی و تحویل

1. بسته بیرونی: استاندارد مورد تخته سه لا صادراتی دریایی.2. بسته داخلی: فیلم کشسان و فیلم پلاستیکی برای رطوبت.ما می توانیم با توجه به درخواست شما بسته بندی کنیم.جزئیات تحویل: 30 روز کاری پس از پرداخت ارسال می شود.

گواهینامه ها



همه محصولات در صورت درخواست، با یا بدون علامت تجاری در دسترس هستند.اگر به خدمات OEM با نام تجاری یا محصول خود نیاز دارید، لطفاً به ما اطلاع دهید.اگر شرایط خاص دیگری دارید، لطفا با ما تماس بگیرید.کارخانه ما مجوز واردات و صادرات صادر شده توسط وزارت تجارت خارجی را دریافت کرده و گواهینامه سیستم مدیریت کیفیت iso9001 و گواهینامه CE را دریافت کرده است.در لایه به لایه کیفیت ما با جان و دل به اکثریت مشتریان خدمت خواهیم کرد.

نمایه شرکت

شاندونگ HR Machine tool Co., Ltd. یک شرکت تولید محور با حقوق واردات و صادرات است.این شرکت به انواع ماشین آلات و تجهیزات، از جمله نزدیک به 100 مجموعه تجهیزات بزرگ، ظریف و پیچیده مجهز است.این شرکت در حال حاضر 100 کارمند دارد که شامل بیش از 10 مهندس و ده ها کارگر و تکنسین می شود.این شرکت سال‌هاست که با تغییر مفاهیم کارکنان، اجرای اصلاحات سازمانی، معرفی مفاهیم و روش‌های جدید مدیریتی، با استفاده از سطوح مدیریتی نوین، بر آموزش کارکنان اصرار دارد.این شرکت دارای صدها مرکز فروش، بیش از یک شعبه یا دفتر فروش، 30 استان، شهر، مناطق خودمختار است.در اروپا، آمریکای جنوبی، آسیا، هنگ کنگ و سایر کشورها و مناطق دارای نمایندگی های همکاری طولانی مدت هستند.در سال های اخیر، این شرکت بر تغییر حالت و تنظیم ساختار اصرار دارد.اجرای استراتژی برند و گسترش بازار خارجی؛سطح تولید تجهیزات شرکت را کنترل کنید.تشکیل شده توسط تراش CNC، دستگاه فرز CNC، مرکز ماشینکاری عمودی، مرکز ماشینکاری زیر بشکهای، دستگاه اره نواری فلزی CNC، سری دستگاه های حفاری و فرز، سری دستگاه های فرز، سری دستگاه های فرز برجک، بیش از ده دسته، صدها نوع مقیاس تولید.این محصول به هدف مورد انتظار سریال سازی محصول CNC و مشخصه سازی محصول دست یافته است و در عین حال که نیازهای شخصی کاربران را برآورده می کند، برند خود را تشکیل داده است.

بازدید مشتری



ما از مشتریان برای بازدید از کارخانه استقبال می کنیم، به شما اجازه خرید می دهیم، مشتریانی خواهیم داشت که از کارخانه بازدید کنند و مشتریان بازخورد خرید آنلاین را از طریق تجربه یادگیری بازخورد، پیشرفت مستمر، خدمات بهتر برای شما داشته باشند.شاندونگ هونس مایل به پیگیری و تلاش بی وقفه است، دست در دست تاجران برای ایجاد آینده ای درخشان
