مرکز دستگاه فرز CNC VMC با دقت بالا 5 محور Vmc1690

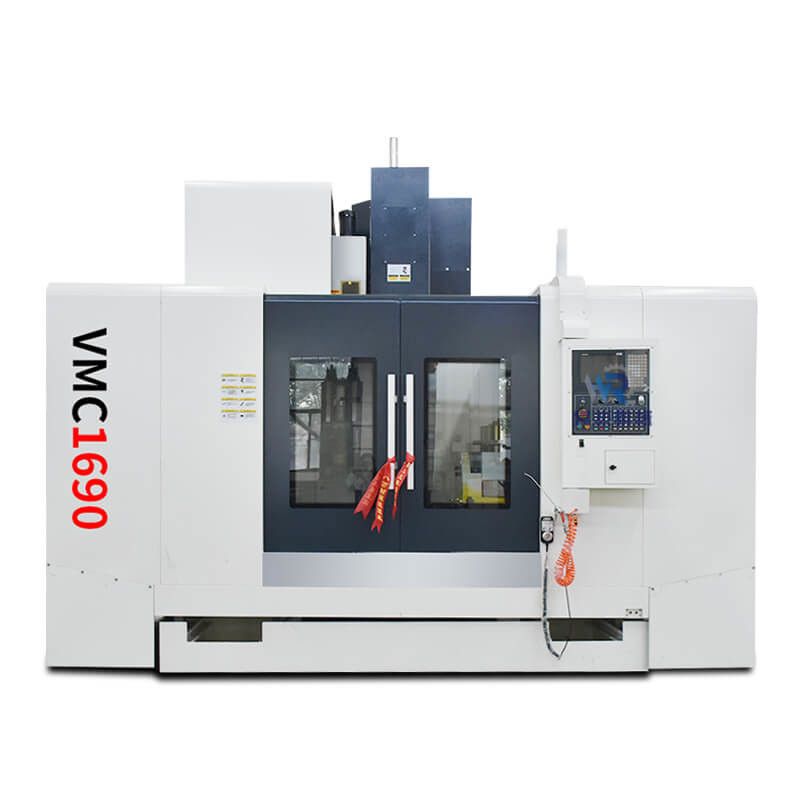

تصویر بزرگ : مرکز دستگاه فرز CNC VMC با دقت بالا 5 محور Vmc1690

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HR
گواهی:	CE ISO
شماره مدل:	Vmc1690

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	26700$-32000$ per one set
جزئیات بسته بندی:	بسته بندی چوبی
زمان تحویل:	بعد از 15-30 روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram، تضمین تجارت
قابلیت ارائه:	200 در ماه

مخاطب

مرکز دستگاه فرز CNC VMC با دقت بالا 5 محور Vmc1690

شرح

تایپ کنید:	عمودی	تعداد محورها:	5
ظرفیت ماشینکاری:	وظیفه ی سنگین	سفر میز (X) (میلی متر):	1600
سفر میز (Z) (میلی متر):	700	تکرارپذیری (X/Y/Z) (mm):	0.005
شیار T (میلی متر):	7-22-110	حداکثر سرعت دوک (rpm:	12000
برجسته کردن:	دستگاه فرز CNC VMC 5 محور , دستگاه فرز CNC VMC دقیق , دستگاه های cmc و vmc 5 محور

ماشینکاری عمودی بیش از 150 سال است که در ابتدایی ترین شکل خود وجود داشته است.با این حال، هنوز هم یکی از جدیدترین اشکال تکنولوژی ماشینکاری است (تراشکاری / تراش قدیمی ترین است).فرآیند "فرزکاری" مستلزم یک کاتر چرخان یا مته حفاری و یک میز کار متحرک است که قطعه کار به آن چسبانده می شود.کاتر به محفظه ای به نام "اسپیندل" متصل شده و می چرخد.از طریق تیز بودن ابزار و نیروی میز که مواد را به داخل کاتر فشار می دهد، مواد تسلیم شده و به دلخواه بریده یا تراشیده می شود.محور نیرو می‌تواند بالا/پایین (به عنوان محور Z) چپ/راست (به عنوان محور X) یا از جلو به عقب (به عنوان محور Y) باشد.

توضیحات محصول

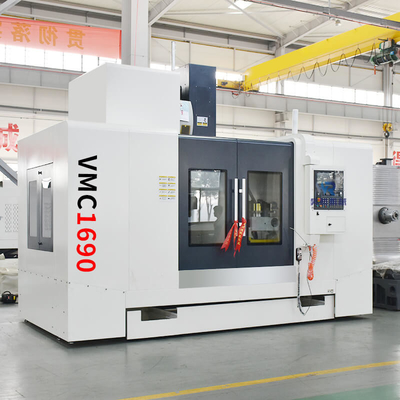

مرکز دستگاه فرز CNC VMC با دقت بالا 5 محور Vmc1690 0

پارامترهای محصول

مدل	VMC650	VMC840	VMC850	VMC855	VMC966 I	VMC1050
اندازه میز (میلی متر)	1000x400	1000x400	1000x500	1000x550	1100x550	1200x420
حداکثربار مجاز (کیلوگرم)	400	300	500	500	600	500
ضربه محور X (mm)	650	800	800	800	900	1000
حرکت محور Y (میلی متر)	400	400	500	550	600	500
حرکت محور Z (mm)	550	550	500	550	600	550
اسلات T	3-18-120	3-18-140	5-18-108	5-18-90	5-18-100	5-18-100
سطح راهنمای مرکز دوک به محور Z (mm)	485	445	552	590	663	)575
میز کار انتهای دوک (میلی متر)	100-650	100-650	110-610	120-670	100-700	100-650
سوراخ مخروطی دوک	BT40-120	BT40-120	BT40-140	BT40-150	BT40-150	BT40-150
سرعت اسپیندل (r/min)	8000	8000	8000	8000	8000	8000
حرکت سریع X/Y/Z (m/min)	48/48/48	30/30/18	48/48/48	48/48/48	48/48/48	18/18/18
وزن دستگاه (کیلوگرم)	3800	3200	5300	5500	5600	5500

مدل	VMC1160	VMC1165	VMC1265	VMC1270	VMC1370	VMC1580	Vmc1690
اندازه میز (میلی متر)	1200x600	1200x600	1200x600	1300×650	1400x700	1700X800	1600*800
حداکثربار مجاز (کیلوگرم)	800	800	800	1000	1000	1500	1500
ضربه محور X (mm)	1100	1100	1200	1200	1300	1500	1600
حرکت محور Y (میلی متر)	600	650	650	700	700	800	900
حرکت محور Z (mm)	600	650	650	750	750	700	700
اسلات T	5-18x100	5-18-100	5-18-100	5-18-120	5-18-130	5-22-135	7-22-110
سطح راهنمای مرکز دوک به محور Z (mm)	650	710	710	785	713	855	936
میز کار انتهای دوک (میلی متر)	120-720	120-720	120-770	120-850	120-870	160-860	150-850
سوراخ مخروطی دوک	BT40-150	BT40-150	BT40-150	BT40-150	BT40-150	BT50-155	BT50-190
سرعت اسپیندل (r/min)	8000	8000	8000	8000	8000	6000	10000
حرکت سریع X/Y/Z (m/min)	36/36/24	36/36/36	36/36/36	24/24/24	24/24/24	24/24/18	15/15/12
وزن دستگاه (کیلوگرم)	6500	6800	7000	7500	8000	12000	12000

مزایای محصول

مرکز دستگاه فرز CNC VMC با دقت بالا 5 محور Vmc1690 2

مرکز دستگاه فرز CNC VMC با دقت بالا 5 محور Vmc1690 3

مزایای مرکز ماشینکاری

1. بخش های اصلی ماشین ابزار در مرکز ماشینکاری با تجزیه و تحلیل اجزای محدود بهینه شده است.چدن اصلی از چدن با مقاومت بالا با ساختار فلزی پایدار ساخته شده است.2. پایه بدنه دستگاه مرکز ماشینکاری، بلوک اسلاید، میز کار، ستون، جعبه دوک و سایر قطعات پایه اصلی ساختار چدنی سفت و سخت، ساختار گرافیکی فلزی پایدار، توزیع شده در تقویت ساختار شبکه داخلی، برای اطمینان از استحکام بالا و مقاومت خمشی را اتخاذ می کنند. و عملکرد جذب شوک قطعات فونداسیون؛قطعات اصلی از شن و ماسه رزین ساخته شده و با سندبلاست، تمپر و لرزش به طور موثر درمان می شوند تا از پایداری دقت دستگاه در استفاده طولانی مدت اطمینان حاصل شود و تضمینی برای پایداری عملکرد دستگاه باشد.3. دستگاه مرکز ماشینکاری دارای ساختار straddle شکل است که برای کاهش قطر سه بعدی بهینه شده است، لرزش ماشین ابزار را در هنگام برش قوی کاهش می دهد و ماشین ابزار را سفت تر می کند.4. مرکز ماشینکاری واحد دوک با سرعت بالا و استحکام بالا همراه با موتور اسپیندل سروو.X/Y/Z از موتور سروو با گشتاور بالا استفاده می کند.X/Y/Z از پیچ توپی با استحکام بالا با دقت بالا با بلبرینگ ژاپنی NSK و قفل وارداتی با دقت بالا استفاده می کند.ریل راهنمای سه راه X/Y/Z طراحی مسیر سخت را اتخاذ می کند، سطح ثابت فرآیند خاموش کردن فرکانس فوق العاده بالا را پس از سنگ زنی دقیق اتخاذ می کند.سطح کشویی از مواد مقاوم در برابر سایش با مقاومت بالا با نوار پلاستیکی ساخته شده است.ریل راهنمای جهت Y برای طراحی چهار مسیر (از جمله ریل راهنمای کمکی) استحکام و استحکام ماشین ابزار را بسیار افزایش می دهد.

تشخیص ماشین

مثال کاربردی

این VMC برای پردازش مکانیکی و ساخت قالب مناسب است و می تواند با پردازش سازگار شود
نیاز از ماشینکاری خشن تا ماشینکاری نهایی. همچنین می تواند بسیاری از مراحل کاری مانند فرز، حفاری را به پایان برساند.
ضربه زدن، خسته کننده و غیره

بسته بندی ＆ حمل و نقل

1. بسته بیرونی: استاندارد مورد تخته سه لا صادراتی دریایی.

2. بسته بندی داخلی: فیلم کشسان و فیلم پلاستیکی برای رطوبت.ما میتوانیم
بسته بندی با توجه به درخواست شماجزئیات تحویل: 15-30 روز کاری پس از پرداخت ارسال می شود.
