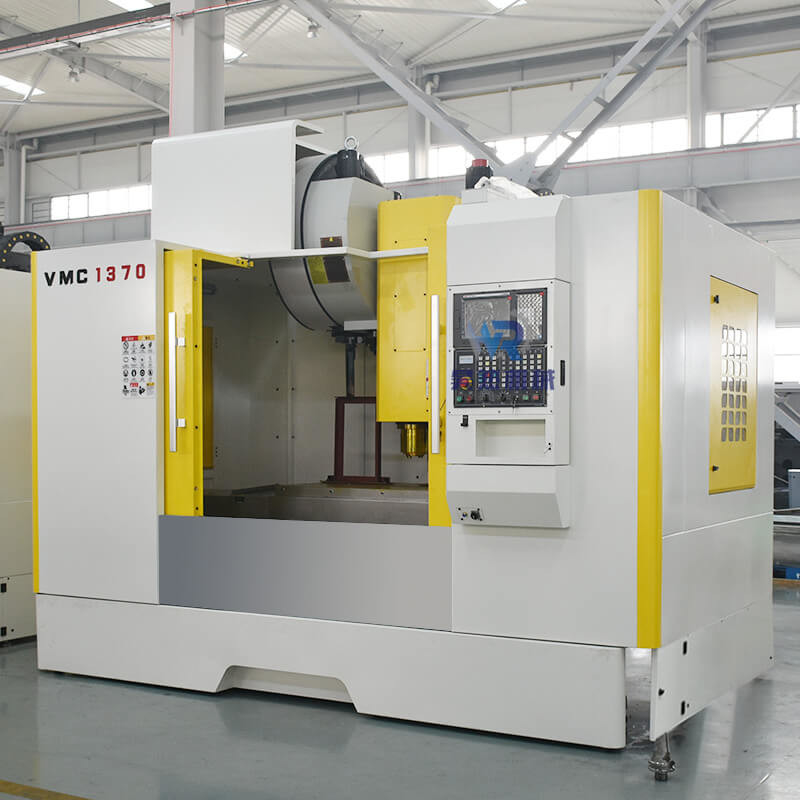

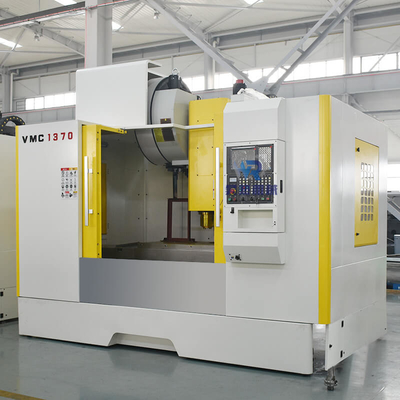

ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور

ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور

تصویر بزرگ :  ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور

جزئیات محصول:
محل منبع: چین
نام تجاری: HR
گواهی: CE ISO
شماره مدل: vmc 1370
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: 26700$-32000$ per one set
جزئیات بسته بندی: بسته بندی چوبی
زمان تحویل: بعد از 15-30 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram، تضمین تجارت
قابلیت ارائه: 200 در ماه
مخاطب

ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور

شرح
نام: vmc1370 3axis CNC مرکز ماشینکاری عمودی 3 محور ماشین VMC تعداد محورها: 3
ظرفیت ماشینکاری: وظیفه متوسط محدوده سرعت اسپیندل (دور در دقیقه): 8000 - 12000
تعداد دوک ها: تنها مخروطی دوک: BT40
دقت موقعیت یابی (میلی متر): 0.005 ± تکرارپذیری (X/Y/Z) (mm): 0.002 ±
برجسته کردن:

مرکز فرز عمودی Vmc1370

,

مرکز فرز عمودی VMC CNC

,

دستگاه مرکز فرز عمودی VMC

ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور

پارامترهای محصول
مدل
VMC650
VMC840
VMC850
VMC855
VMC966 I
VMC1050
اندازه میز (میلی متر)
1000x400
1000x400
1000x500
1000x550
1100x550
1200x420
حداکثربار مجاز (کیلوگرم)
400
300
500
500
600
500
ضربه محور X (mm)
650
800
800
800
900
1000
حرکت محور Y (میلی متر)
400
400
500
550
600
500
حرکت محور Z (mm)
550
550
500
550
600
550
اسلات T
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
سطح راهنمای مرکز دوک به محور Z (mm)
485
445
552
590
663
)575
میز کار انتهای دوک (میلی متر)
100-650
100-650
110-610
120-670
100-700
100-650
سوراخ مخروطی دوک
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
سرعت اسپیندل (r/min)
8000
8000
8000
8000
8000
8000
حرکت سریع X/Y/Z (m/min)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
18/18/18
وزن دستگاه (کیلوگرم)
3800
3200
5300
5500
5600
5500

مدل
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
اندازه میز (میلی متر)
1200x600
1200x600
1200x600
1300×650
1400x700
1700X800
1600*800
حداکثربار مجاز (کیلوگرم)
800
800
800
1000
1000
1500
1500
ضربه محور X (mm)
1100
1100
1200
1200
1300
1500
1600
حرکت محور Y (میلی متر)
600
650
650
700
700
800
900
حرکت محور Z (mm)
600
650
650
750
750
700
700
اسلات T
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
سطح راهنمای مرکز دوک به محور Z (mm)
650
710
710
785
713
855
936
میز کار انتهای دوک (میلی متر)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
سوراخ مخروطی دوک
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
سرعت اسپیندل (r/min)
8000
8000
8000
8000
8000
6000
10000
حرکت سریع X/Y/Z (m/min)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
وزن دستگاه (کیلوگرم)
6500
6800
7000
7500
8000
12000
12000


ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 0
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 1
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 2
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 3




توضیحات محصول
ماشینکاری عمودی بیش از 150 سال است که در ابتدایی ترین شکل خود وجود داشته است.با این حال، هنوز هم یکی از جدیدترین اشکال تکنولوژی ماشینکاری است (تراشکاری / تراش قدیمی ترین است).فرآیند "فرزکاری" مستلزم یک کاتر چرخان یا مته حفاری و یک میز کار متحرک است که قطعه کار به آن چسبانده می شود.کاتر به محفظه ای به نام "اسپیندل" متصل شده و می چرخد.از طریق تیز بودن ابزار و نیروی میز که مواد را به داخل کاتر فشار می دهد، مواد تسلیم شده و به دلخواه بریده یا تراشیده می شود.محور نیرو می‌تواند بالا/پایین (به عنوان محور Z) چپ/راست (به عنوان محور X) یا از جلو به عقب (به عنوان محور Y) باشد.
مراکز ماشینکاری عمودی CNC می توانند شامل یک محور اضافی برای انجام برنامه های برش خاص باشند.میزهای دوار به عنوان محور چهارم روی آسیاب ها رایج هستند.آنها می توانند در اندازه و ظرفیت وزن متفاوت باشند و می توانند پیکربندی افقی یا عمودی داشته باشند.آنها به طور کلی یک افزودنی برای یک آسیاب استاندارد 3 محور هستند.آسیاب برای پذیرش میز چرخشی محور چهارم باید یک رابط محور چهارم (معمولاً کارت محور چهارم، درایو و کنترل CNC) داشته باشد.میزهای Trunnion همچنین می توانند یک افزودنی برای آسیاب CNC عمودی باشند.میز Trunnion با ترکیب یک Axis (که حول محور X می چرخد) و همچنین یک محور C (که حول محور Z می چرخد) یک محور 4 و 5 را به آسیاب استاندارد اضافه می کند.
کاربرد:
این VMC برای پردازش مکانیکی و ساخت قالب مناسب است و می تواند با پردازش سازگار شود
نیاز از ماشینکاری خشن تا ماشینکاری نهایی. همچنین می تواند بسیاری از مراحل کاری مانند فرز، حفاری، ضربه زدن، حفاری و غیره را به پایان برساند.
مزایای محصول

مزیت هایمرکز ماشینکاری

1. بخش های اصلی ماشین ابزار در مرکز ماشینکاری با تجزیه و تحلیل اجزای محدود بهینه شده است.چدن اصلی از چدن با مقاومت بالا با ساختار فلزی پایدار ساخته شده است.2. پایه بدنه دستگاه مرکز ماشینکاری، بلوک اسلاید، میز کار، ستون، جعبه دوک و سایر قطعات پایه اصلی ساختار چدنی سفت و سخت، ساختار گرافیکی فلزی پایدار، توزیع شده در تقویت ساختار شبکه داخلی، برای اطمینان از استحکام بالا و مقاومت خمشی را اتخاذ می کنند. و عملکرد جذب شوک قطعات فونداسیون؛قطعات اصلی از شن و ماسه رزین ساخته شده و با سندبلاست، تمپر و لرزش به طور موثر درمان می شوند تا از پایداری دقت دستگاه در استفاده طولانی مدت اطمینان حاصل شود و تضمینی برای پایداری عملکرد دستگاه باشد.3. دستگاه مرکز ماشینکاری دارای ساختار straddle شکل است که برای کاهش قطر سه بعدی بهینه شده است، لرزش ماشین ابزار را در هنگام برش قوی کاهش می دهد و ماشین ابزار را سفت تر می کند.4. مرکز ماشینکاری واحد دوک با سرعت بالا و استحکام بالا همراه با موتور اسپیندل سروو.X/Y/Z از موتور سروو با گشتاور بالا استفاده می کند.X/Y/Z از پیچ توپی با استحکام بالا با دقت بالا با بلبرینگ ژاپنی NSK و قفل وارداتی با دقت بالا استفاده می کند.ریل راهنمای سه راه X/Y/Z طراحی مسیر سخت را اتخاذ می کند، سطح ثابت فرآیند خاموش کردن فرکانس فوق العاده بالا را پس از سنگ زنی دقیق اتخاذ می کند.سطح کشویی از مواد مقاوم در برابر سایش با مقاومت بالا با نوار پلاستیکی ساخته شده است.ریل راهنمای جهت Y برای طراحی چهار مسیر (از جمله ریل راهنمای کمکی) استحکام و استحکام ماشین ابزار را بسیار افزایش می دهد.
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 4
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 5
تشخیص ماشین
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 6
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 7
مثال کاربردی
این VMC برای پردازش مکانیکی و ساخت قالب مناسب است و می تواند با پردازش سازگار شود
نیاز از ماشینکاری خشن تا ماشینکاری نهایی. همچنین می تواند بسیاری از مراحل کاری مانند فرز، حفاری را به پایان برساند.
ضربه زدن، خسته کننده و غیره
ماشین فرز مرکزی عمودی CNC Vmc1370 VMC 3 محور 8

برچسب:

دستگاه فرز cnc عمودی و افقی,

دستگاه فرز cnc عمودی,

طراحی دستگاه vmc
